La guida definitiva alle piattaforme di lavoro aereo (PLE): progettazione, selezione e sicurezza

Nel cunmpo della manutenzione industriale, della costruzione e della gestione delle strutture, l'esecuzione di compiti in quota presenta una serie unica di sfide che comprendono sicurezza, precisione ed efficienza operativa. Le piattaforme di lavoro aereo (PLE) sono emerse come la soluzione ingegneristica, soppiantando i metodi tradizionali come scale e impalcature. Questa guida definitiva fornisce un'analisi a livello tecnico delle tre principali categorie di PLE: piattaforme a braccio, piattaforme a forbice e piattaforme aeree a forbice. sollevatori a colonna verticale —approfondire i principi di progettazione meccanica, le capacità cinematiche e l'idoneità specifica dell'applicazione per potenziare il processo decisionale basato sui dati.

1. Definizione delle piattaforme di lavoro aereo (AWP): una prospettiva di ingegneria dei sistemi

Una piattaforma di lavoro aereo (AWP) è un sistema mobile, azionato meccanicamente o idraulicamente, progettato per posizionare personale, strumenti e materiali ad un'altezza di lavoro designata con una piattaforma stabile e chiusa. Dal punto di vista dell'ingegneria dei sistemi, una PLE integra sottosistemi strutturali, meccanici, idraulici, elettrici e di controllo per ottenere uno spostamento verticale e/o orizzontale sicuro. La conformità normativa non è un vincolo aggiuntivo ma un vincolo di progettazione fondamentale. A livello globale, standard come ANSI/SAIA A92 (Nord America) e la Direttiva Macchine 2006/42/CE (Europa, che richiede la marcatura CE) regolano la progettazione, la produzione, i test e l'uso. Questi standard impongono una rigorosa valutazione del rischio, calcoli strutturali, test di stabilità e l’integrazione di dispositivi di sicurezza (ad esempio, rilevamento del carico, sensori di inclinazione, discesa di emergenza), stabilendo un livello di integrità di sicurezza formalizzato per le operazioni.

2. Approfondimento tecnico: classificazioni AWP primarie

2.1 Piattaforme aeree: cinematica articolata e telescopica

Le piattaforme a braccio sono caratterizzate da un braccio articolato o telescopico (braccio) che garantisce uno sbraccio orizzontale esteso e capacità di superamento degli ostacoli. La loro cinematica definisce il loro ambito applicativo.

• Bracci articolati (articolari): Presentano più punti di cerniera (nocche), consentendo una pianificazione del percorso complessa e non lineare. La catena cinematica consente alla piattaforma di "ripiegarsi" e di manovrare sopra/sotto gli ostacoli. I parametri tecnici chiave includono il numero di assi di articolazione, l'altezza massima retratta e la capacità di rotazione continua della piattaforma girevole.
• Bracci telescopici (diritti): Utilizza un braccio singolo ad estensione lineare tramite cilindri idraulici annidati o un meccanismo a catena e ruota dentata. Questo design privilegia il massimo sbraccio orizzontale dal telaio. L'analisi critica si concentra sul diagramma del momento di carico, che definisce l'area di lavoro sicura in funzione dell'angolo e dell'estensione del braccio.
• Bracci semoventi/cingolati: Integrate la sovrastruttura del braccio su un carro cingolato. Il sistema cingolato offre una bassa pressione al suolo (misurata in psi o kPa) e una trazione migliorata su terreni non asfaltati, irregolari o morbidi. Le considerazioni ingegneristiche includono la pendenza superabile (spesso superiore al 45%), l'altezza da terra e il controllo indipendente di ciascun binario per un'individuazione precisa.

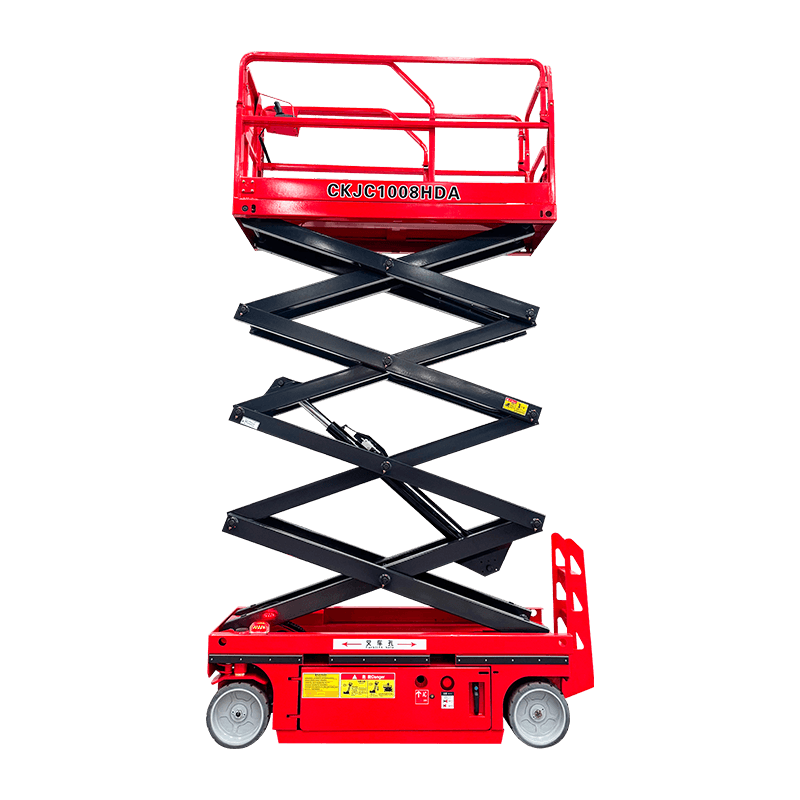

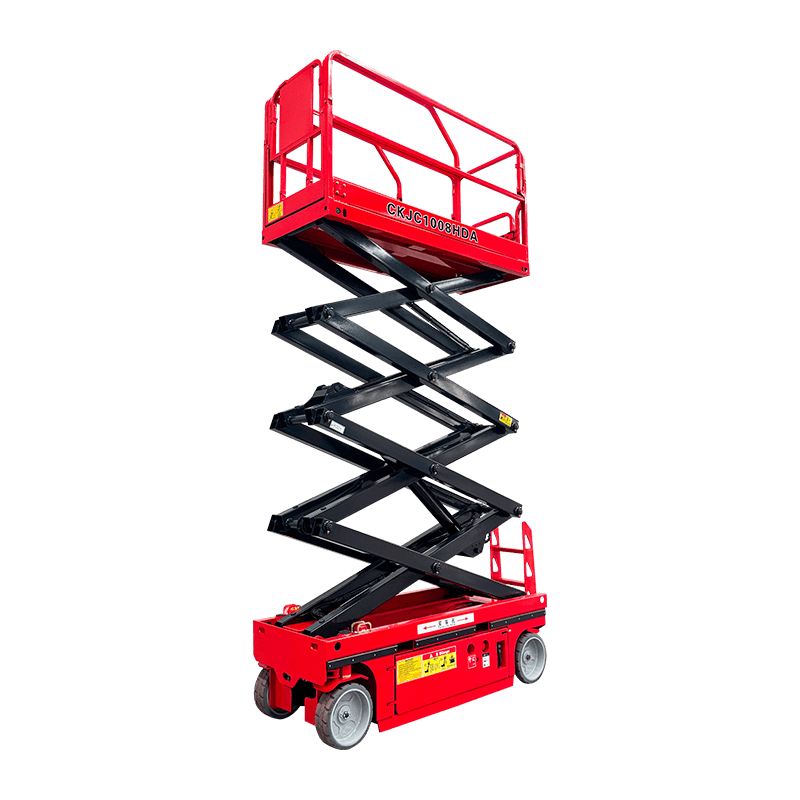

2.2 Impianti di risalita a forbice: traslazione verticale tramite meccanismi pantografici

Gli ascensori a forbice utilizzano un meccanismo pantografico (a forbice) pieghevole e collegato per ottenere una traslazione della piattaforma rigorosamente verticale. La meccanica del sistema è governata dai principi di un modello di collasso a "N", in cui la forza del cilindro idraulico viene moltiplicata per il sollevamento verticale. I principali vantaggi ingegneristici sono:

• Elevata rigidità strutturale e capacità di carico: I bracci a forbice triangolari forniscono un'eccellente resistenza ai momenti flettenti, supportando ampie aree del ponte (spesso 20 piedi quadrati) e carichi distribuiti significativi (ad esempio, 1000 libbre).
• Stabilità: L'ampio rapporto base-altezza e il baricentro basso durante il viaggio migliorano la stabilità, sebbene gli stabilizzatori siano fondamentali per le applicazioni ad altezza estesa secondo i test di stabilità ANSI A92.20.

Le applicazioni sono generalmente attività di grandi dimensioni e con accesso verticale in stabilimenti industriali, magazzini e strutture di assemblaggio dove una superficie di lavoro stabile e spaziosa è fondamentale.

2.3 Sollevatori a colonna verticale : Ingegneria di precisione per spazi confinati

Sollevatori a colonna verticale , chiamati anche ascensori per il personale o ascensori a spinta, rappresentano una soluzione specializzata progettata per la massima efficienza spaziale. Il principio fondamentale della progettazione è la traslazione verticale tramite una o più sezioni del montante ad incastro, guidate da rulli o cuscinetti di precisione all'interno di un telaio di ingombro minimo.

2.3.1 Parametri critici di progettazione e selezione

Selezionando un sollevamento verticale dell'albero richiede un'analisi rigorosa delle specifiche rispetto ai vincoli operativi.

• Altezza di lavoro rispetto all'altezza della piattaforma: Una confusione fondamentale nelle specifiche nasce dalla domanda: Qual è l'altezza di lavoro massima di un sollevatore a montante verticale? Gli ingegneri devono distinguere tra *Altezza della piattaforma* (l'altezza del guardrail) e *Altezza di lavoro* (l'altezza massima raggiungibile per un lavoratore, in genere altezza della piattaforma ~2 m). Il momento di carico di progetto e il fattore di sicurezza strutturale sono calcolati in base alla configurazione del montante completamente esteso.
• Analisi del motopropulsore: Valutare un Prezzo e specifiche del sollevatore elettrico a montante verticale comporta un modello di costo totale di proprietà (TCO). Gli azionamenti elettrici (24 V o 48 V CC) offrono zero emissioni locali, bassa rumorosità (<70 dBA) e manutenzione ridotta (nessun impianto idraulico in alcuni modelli), rendendoli ideali per ambienti interni sensibili. Le specifiche tecniche devono includere la potenza nominale in ampere-ora (Ah) della batteria, il tipo di caricabatterie e il ciclo di lavoro.
• Configurazione e stabilità dell'albero: Gli alberi possono essere a stadio singolo, doppio o triplo. Un profilo del montante più ampio (spesso doppio) aumenta la stabilità laterale e la resistenza alla flessione sotto carico. Il Piccolo montante verticale per applicazioni in corsie strette spesso utilizza un unico montante posizionato centralmente per raggiungere larghezze inferiori a 32 pollici (810 mm), ma può avere una capacità della piattaforma ridotta o caratteristiche di deflessione diverse.

2.3.2 Vantaggi operativi e motivazioni

La decisione di utilizzare un sollevatore a colonna è guidata da vantaggi quantificati. Una valutazione ingegneristica del Vantaggi dell'utilizzo dei sollevatori a colonna verticale nella manutenzione del magazzino rivela:

• Ottimizzazione spaziale: L'intrusione minima delle buste preserva la larghezza del corridoio e la densità di stoccaggio. L'ingombro è spesso inferiore al 25% rispetto a quello di una piattaforma a forbice di capacità comparabile.
• Guadagni in termini di ergonomia e produttività: Elimina la fatica e il rischio dell'uso della scala. La piattaforma fornisce una base stabile per gli strumenti, consentendo cicli di lavoro più lunghi e produttivi con l'utilizzo a due mani.

Questo affronta direttamente la domanda fondamentale: Perché scegliere un sollevatore a colonna verticale invece di una scala? La risposta è una riduzione quantificabile del rischio di caduta (una delle principali cause di infortuni sul lavoro) e un aumento misurabile dell’efficienza e della qualità delle attività.

2.3.3 Protocolli di sicurezza e manutenzione

La sicurezza è un risultato ingegneristico, non un presupposto. La procedura per Come utilizzare in sicurezza un sollevatore a montante verticale è codificato in norme e deve comprendere:

• Ispezione preoperativa: Controllare l'integrità strutturale, i parapetti, gli interblocchi dei cancelli, le condizioni delle ruote e delle rotelle e la funzionalità di controllo.
• Valutazione dei rischi del sito: Verificare la capacità di carico del pavimento, identificare gli ostacoli sospesi e assicurarsi che l'area sia transennata.
• Gestione della stabilità: Non spostare mai l'unità mentre è sollevata. Utilizzare gli stabilizzatori se forniti e specificati nel manuale.

L'affidabilità è garantita attraverso un programma di manutenzione preventiva. Il protocollo per Come mantenere e riparare un sollevatore a montante verticale comporta attività programmate: lubrificazione dei rulli/catene del montante, controllo e serraggio dei dispositivi di fissaggio, ispezione delle funi metalliche o dei cilindri idraulici per verificarne l'usura, test di carico dei dispositivi di sicurezza e verifica dell'integrità dell'impianto elettrico.

3. Metodologia di selezione avanzata: un'analisi ingegneristica comparativa

3.1 Matrice decisionale basata su parametri operativi

La selezione è un problema di ottimizzazione a più variabili. Le principali variabili indipendenti includono: altezza di lavoro richiesta (H), sbraccio orizzontale (R), vincolo di larghezza del corridoio (W _a ), Condizioni del terreno (G) e Ciclo di lavoro (C).

3.2 Confronto tra sistemi testa a testa

Un frequente compromesso ingegneristico negli interni confinati viene catturato dalla domanda: Sollevatore a colonna verticale vs sollevatore a forbice: quale è migliore per uso interno? La tabella seguente fornisce un confronto a livello di sistema.

3.3 Considerazioni sull'approvvigionamento e sul ciclo di vita

Il passaggio finale riguarda la strategia di approvvigionamento. Per esigenze a breve termine o specifiche del progetto, la query Dove noleggiare un sollevatore a colonna verticale vicino a me porta a una valutazione tecnica del noleggio: ispezione del registro di ispezione e manutenzione dell'unità (secondo ANSI A92.22), verifica della targa di carico corrente e del manuale e conferma della funzionalità di tutti i dispositivi di sicurezza. Per scenari a lungo termine e di utilizzo elevato, l'acquisto comporta un'analisi dettagliata dei costi del ciclo di vita che valuta la spesa in conto capitale iniziale rispetto alla manutenzione prevista, al consumo energetico e al valore residuo.

4. Conclusione: una filosofia di selezione basata sui sistemi

La selezione dell'AWP ottimale è un esercizio di ingegneria dei sistemi applicati. Richiede la mappatura delle specifiche tecniche e delle capacità cinematiche delle piattaforme a braccio (per lo sbraccio), delle piattaforme a forbice (per stabilità e carico) e sollevamento verticale dell'alberos (per la risoluzione dei vincoli spaziali) su un insieme ben definito di requisiti di attività e vincoli ambientali. Il peso maggiore deve essere sempre assegnato ai parametri di sicurezza e al rispetto delle normative. Adottando questo approccio analitico, i facility manager, gli ingegneri di progetto e i responsabili della sicurezza possono specificare apparecchiature che non solo svolgono il lavoro, ma lo fanno con la massima efficienza, il rischio minimo e l'affidabilità ingegneristica.

5. Domande frequenti (FAQ)

D1: La nostra struttura ha corridoi larghi meno di 40 pollici. Quali opzioni AWP esistono per la manutenzione delle luci a 25 piedi?

R: Questa è l'applicazione definitiva per a Piccolo montante verticale per applicazioni in corsie strette . È necessario selezionare un modello con una larghezza del telaio inferiore alla larghezza del corridoio libero (normalmente <36") e un'altezza della piattaforma superiore all'altezza di lavoro richiesta (altezza di lavoro di 25 piedi ≈ altezza della piattaforma di 23 piedi). Assicurarsi che il raggio di sterzata dell'unità sia compatibile con le intersezioni dei corridoi.

D2: Per la manutenzione dell'illuminazione interna dello stabilimento, come faccio a decidere tecnicamente tra un sollevatore a colonna e un sollevatore a forbice?

R: La decisione tecnica fondamentale dipende dai vincoli spaziali rispetto ai requisiti del compito, come delineato nel Sollevatore a colonna verticale vs sollevatore a forbice: quale è migliore per uso interno? confronto. Eseguire un sondaggio di misurazione: se i corridoi sono ampi (> 6 piedi) e le attività coinvolgono più attrezzature che richiedono strumenti/materiali significativi, un sollevatore a forbice può essere più efficiente. Se i corridoi sono stretti (<4 piedi) e le attività sono riparazioni sequenziali in un unico punto, l'accessibilità di un sollevatore a colonna si tradurrà in una maggiore produttività complessiva nonostante un tempo di ciclo potenzialmente più lento per attrezzatura.

D3: Dal punto di vista dell'ingegneria della sicurezza, qual è il vantaggio principale di un sollevatore a colonna rispetto a una scala?

R: Perché scegliere un sollevatore a colonna verticale invece di una scala? Il vantaggio principale è la fornitura di a sistema collettivo di protezione anticaduta . Una scala si basa sull'equilibrio e sull'addestramento dell'utente (una misura di protezione personale). Un sollevatore a colonna fornisce un sistema di guardrail ingegnerizzato (fermapiedi, traverse, cancello) che funge da sistema passivo di prevenzione delle cadute, eliminando di fatto il rischio di caduta per tutti gli utenti, che è un controllo di ordine superiore nella gerarchia dei controlli del rischio.

D4: Quando si esaminano le specifiche, qual è la definizione tecnica precisa di "altezza di lavoro massima"?

R: Quando lo chiedi Qual è l'altezza di lavoro massima di un sollevatore a montante verticale? , è necessario richiedere la metodologia di test definita. Secondo gli standard ANSI/SAIA A92, dovrebbe essere la distanza verticale dal pavimento alla parte superiore del guardrail (altezza della piattaforma) OPPURE l'altezza massima raggiungibile per una persona alta 6 piedi. Produttori rinomati forniscono entrambe le cifre. La progettazione strutturale e i calcoli di stabilità si basano sull'altezza della piattaforma con il carico nominale massimo.

D5: Stiamo valutando i sollevatori elettrici a colonna per l'ambiente delle camere bianche. Quali specifiche tecniche, oltre al prezzo, sono fondamentali?

R: Durante l'analisi Prezzo e specifiche del sollevatore elettrico a montante verticale per un ambiente controllato, la lista di controllo tecnico deve includere: 1) Materiale e finitura: Vernice elettroforetica o verniciata a polvere per resistere alla corrosione e prevenire la dispersione di particelle. 2) Controllo della contaminazione: Cuscinetti sigillati, ruote antitraccia e, opzionalmente, un sistema di trasmissione rigenerativo per ridurre al minimo la polvere dei freni. 3) Chimica della batteria: Piombo-acido sigillato (SLA) o ioni di litio (Li-ion). Gli ioni di litio offrono una maggiore durata, una ricarica più rapida e nessuna fuoriuscita di gas, ma con un CAPEX più elevato. 4) Emissioni EMI/RFI: Assicurarsi che il controller del motore sia conforme ai requisiti di interferenza elettromagnetica della struttura.

6. Riferimenti e standard di settore

• ANSI/SAIA A92.20 - 2021: "Progettazione, calcoli, requisiti di sicurezza e metodi di prova per piattaforme di lavoro mobili elevate (PLE)"
• ANSI/SAIA A92.22 - 2021: "Uso sicuro delle piattaforme di lavoro mobili elevate (PLE)"
• ISO 16368:2020 "Piattaforme di lavoro mobili elevabili - Calcoli di progettazione, requisiti di sicurezza e metodi di prova"
• OSHA 29 CFR 1926.453 - "Ascensori aerei" (Amministrazione statunitense per la sicurezza e la salute sul lavoro)
• La Direttiva Macchine 2006/42/CE (Unione Europea)
• Proctor, SP e Mitera, J. (2018). Protezione anticaduta e sicurezza delle piattaforme di lavoro aeree: una guida tecnica. Società americana dei professionisti della sicurezza.
•
